本產品按企業標準Q/CLG04-2003制造。

用途

本產品適用于發電、冶金、化工、港口及礦山等惡劣環境作移動電器設備之間電器連接。

型號：YGCB 、YGCB-HF46R、 YGCB-YVFR YVFB YFFB YVFPB YFFPB

額定電壓：0.6/1kV

工作溫度：-60℃-+180℃

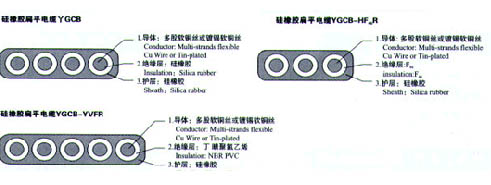

結構圖如下：



規格及參考數據

標稱截面mm2	線芯Φmm	絕緣厚度mm	護套厚度mm	間距mm	電纜外徑 mm	重量(kg)
4×1	1.29	0.8	1.6	1	17.76×6.09	225
6×1	1.29	0.8	1.6	1	25.54×6.09	3.8
8×1	1.29	0.8	1.6	1	33.32×3.09	360
4×1.5	1.56	1	1.6	1	20.44×6.76	291
6×1.5	1.56	1	1.6	1	29.56×6.76	360
8×1.5	1.56	1	1.6	1	38.68×6.76	469
4×2.5	2.05	1.4	1.6	1.5	27.1×8.05	333
6×2.5	2.05	1.4	1.6	1.5	39.8×8.05	536
8×2.5	2.05	1.4	1.6	1.5	52.5×8.05	608
4×4	2.60	1.8	1.7	1.7	33.3×9.6	457
6×4	2.60	1.8	1.7	1.7	49.1×9.6	790
4×6	3.15	2	1.9	2.0	38.4×11.5	615
6×6	3.15	2	1.9	2.0	56.7×11.5	1098
3×10	4.4	2.5	2.4	2.4	37.8×14.2	702
6×10	4.4	2.5	2.4	2.4	73.2×14.2	1428
3×25	6.81	2.8	2.7	2.8	48.23×17.81	1645
6×25	6.81	2.8	2.7	2.8	93.86×17.81	3325
4×35	7.9	3	3	3	70.6×19.9	2181
3×50	9.2	3.2	3.1	3.4	59.8×21.8	2681
4×50	9.2	3.2	3.1	3.4	78.8×21.8	3158
3×70	12.6	3.4	3.3	3.8	72.4×26	2878
3×120	15.4	3.8	3.07	4.2	84.8×30.4	5157
3×150	16.4	4	4.1	4.4	90.2×32.6	6171
